Der Artikel wird von Geberit nicht mehr produziert. Im Handel ist er auslaufend oder nicht mehr erhältlich.

Geberit Duofix Element für Ausguss, 175 cm, mit Sigma UP-Spülkasten 12 cm, Wandarmatur AP

Produktion eingestellt

Wurde ersetzt durch Art.-Nr. 111.565.00.2

Art.-Nr.
111.565.00.1

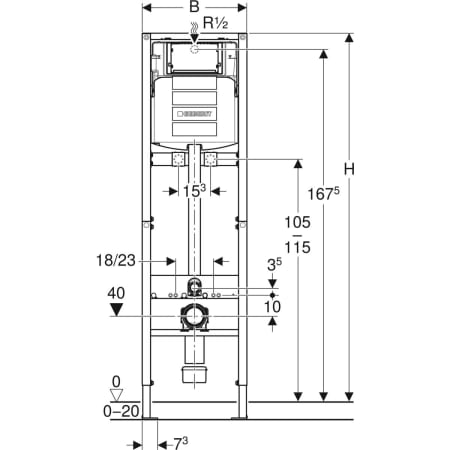

B

50 cm

H

175 cm

Technische Daten

Fließdruck

10–1000 kPa

Wassertemperatur max.

25 °C

Spülmenge Werkseinstellung

6 / 3 l

Große Spülmenge Einstellbereich

4.5 / 6 / 7.5 l

Kleine Spülmenge Einstellbereich

3–4 l

Durchfluss bei 300 kPa / 3 bar

0.16 l/s

Mindestfließdruck für Berechnungsdurchfluss

10 kPa

Berechnungsdurchfluss

0.09 l/s

Höhenverstellbar

Nein

Verwendungszwecke

  • Für Trockenbau

  • Zum Einbau in teil- oder raumhohe Vorwandinstallationen

  • Zum Einbau in raumhohe Installationswände

  • Zum Einbau in teil- oder raumhohe Geberit Duofix Systemwände

  • Zur Montage von Publica Ausguss mit Wandarmatur

  • Für AP-Wandarmaturen

  • Für 1-Mengen-, 2-Mengen- oder Spül-Stopp-Spülung

  • Für Fußbodenaufbauten 0–20 cm

Eigenschaften

  • Statisch selbsttragender Rahmen, mit Pulverbeschichtung korrosionsgeschützt

  • Rahmen zweigeteilt

  • Rahmen mit Bohrlöchern ø 9 mm für Befestigung im Holzständerbau

  • Fußstützen verzinkt

  • Fußstützen verstellbar 0–20 cm

  • Fußstützen mit Rutschhemmung

  • Fußplatten drehbar

  • Fußplattentiefe passend zum Einbau in U-Profile UW 50 und UW 75 und Geberit Duofix Systemschienen

  • Anschlussbogen in verschiedenen Tiefenpositionen werkzeuglos montierbar, Verstellbereich 45 mm

  • Befestigung Anschlussbogen schallgedämmt

  • UP-Spülkästen mit Betätigung von vorne

  • UP-Spülkasten kondenswassergedämmt

  • Bei Werkseinstellung sofortiges Nachspülen möglich

  • Montage- und Instandhaltungsarbeiten am UP-Spülkasten werkzeuglos

  • Wasseranschluss hinten oder oben mittig

  • Bauschutz für Serviceöffnung schützt vor Feuchtigkeit und Schmutz

  • Bauschutz für Serviceöffnung ablängbar

  • Traverse Armatur verzinkt

  • Traverse für Armatur höhenverstellbar

Lieferumfang

  • Wasseranschluss R 1/2", MasterFix- und MeplaFix-fähig, mit integriertem Eckventil und Handrad

  • 2 Anschlusswinkel Rp 1/2" / R 1/2", MF-fähig

  • 2 Schalldämmunterlagen

  • 2 Dämmhülsen

  • Bauschutz für Serviceöffnung

  • 2 Schutzstopfen

  • Anschlussset für WC, ø 90 mm

  • Anschlussbogen 90° aus PE-HD, ø 90 mm

  • Übergangsmuffe aus PE-HD, ø 90 / 110 mm

  • Befestigungsset für Rückwand

  • 2 Gewindestangen M12

  • Befestigungsmaterial
