Geberit Duofix Element für Wand-WC, 112 cm, mit Sigma UP-Spülkasten 12 cm, Ecklösung

Meine Liste (0)

Artikel

Klicken Sie auf das Icon mit den 3 Punkten, um weitere Optionen für jeden Artikel zu erhalten.

Ersetzt Art.-Nr. 111.390.00.5

Art.-Nr.	111.390.00.6
B	53–76 cm
H	112 cm

Technische Daten

Fließdruck	10–1000 kPa	Fließdruck 10–1000 kPa
Wassertemperatur max.	25 °C	Wassertemperatur max. 25 °C
Spülmenge Werkseinstellung	6 / 3 l	Spülmenge Werkseinstellung 6 / 3 l
Große Spülmenge Einstellbereich	4 / 4.5 / 6 / 7.5 l	Große Spülmenge Einstellbereich 4 / 4.5 / 6 / 7.5 l
Kleine Spülmenge Einstellbereich	2–4 l	Kleine Spülmenge Einstellbereich 2–4 l

Durchfluss bei 300 kPa / 3 bar	0.16 l/s	Durchfluss bei 300 kPa / 3 bar 0.16 l/s
Mindestfließdruck für Berechnungsdurchfluss	10 kPa	Mindestfließdruck für Berechnungsdurchfluss 10 kPa
Berechnungsdurchfluss	0.09 l/s	Berechnungsdurchfluss 0.09 l/s
Werkstoff	Stahl	Werkstoff Stahl
Höhenverstellbar	Ja	Höhenverstellbar Ja

Fließdruck	10–1000 kPa	Fließdruck 10–1000 kPa
Wassertemperatur max.	25 °C	Wassertemperatur max. 25 °C
Spülmenge Werkseinstellung	6 / 3 l	Spülmenge Werkseinstellung 6 / 3 l
Große Spülmenge Einstellbereich	4 / 4.5 / 6 / 7.5 l	Große Spülmenge Einstellbereich 4 / 4.5 / 6 / 7.5 l
Kleine Spülmenge Einstellbereich	2–4 l	Kleine Spülmenge Einstellbereich 2–4 l
Durchfluss bei 300 kPa / 3 bar	0.16 l/s	Durchfluss bei 300 kPa / 3 bar 0.16 l/s
Mindestfließdruck für Berechnungsdurchfluss	10 kPa	Mindestfließdruck für Berechnungsdurchfluss 10 kPa
Berechnungsdurchfluss	0.09 l/s	Berechnungsdurchfluss 0.09 l/s
Werkstoff	Stahl	Werkstoff Stahl
Höhenverstellbar	Ja	Höhenverstellbar Ja

Verwendungszwecke

Auf einen Verwendungszweck klicken, um nach weiteren Produkten zu suchen

Für Metall- und Holzständerwände Zum Einbau in teil- oder raumhohe Vorwände Zur frei stehenden Montage mit einseitigem Wandanschluss Für Fußbodenaufbauten 0–20 cm

Nicht geeignet für Geberit DuoFresh Module Nicht geeignet für Einschübe für Geberit DuoFresh Stick

Eigenschaften

Auf eine Eigenschaft klicken, um nach weiteren Produkten zu suchen

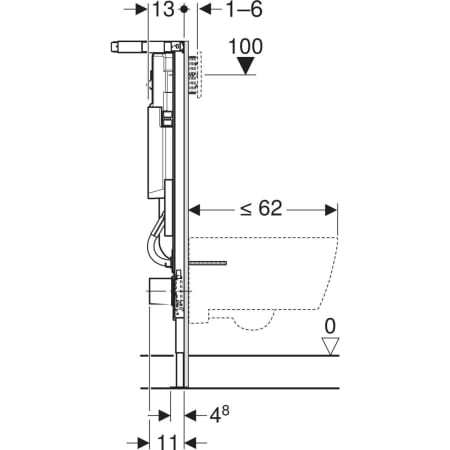

Statisch selbsttragender Rahmen, mit Pulverbeschichtung korrosionsgeschützt Rahmen für Wand-WCs mit Anschlussmaßen nach EN 33 und Ausladung bis 62 cm Wandbefestigung variabel 30°–60°, beidseitig 10 cm ausziehbar Integrierte Beplankungsauflage vorne, oben und seitlich ausziehbar Mindest- und Maximalmaße für Grundfläche: B = 56/76 cm, T = 28/38 cm, Schenkellänge = 39,6/53,7 cm Fußstützen eingerückt für seitlichen Verzug der Abwasserleitung Fußstützen verzinkt korrosionsgeschützt Befestigung für Anschlussstutzen in verschiedenen Positionen werkzeuglos montierbar, Verstellbereich 45 mm

Geberit Sigma UP-Spülkasten 12 cm, kondenswassergedämmt Für Betätigung von vorne, für 1-Mengen-, 2-Mengen- und Spül-Stopp-Spülung geeignet Bei Werkseinstellung sofortiges Nachspülen möglich Montage- und Instandhaltungsarbeiten am UP-Spülkasten werkzeuglos Wasseranschluss hinten oder oben mittig Bauschutz für Serviceöffnung ablängbar, schützt vor Feuchtigkeit und Schmutz Mit Leerrohr für Wasserzuleitung für Geberit AquaClean Dusch-WCs oder für Anschlusskabel Befestigungsmöglichkeit für Elektroanschluss

Lieferumfang

Wasseranschluss R 1/2", MasterFix- und MeplaFix-fähig, mit integriertem Eckventil und Handrad
Bauschutz für Serviceöffnung
Anschlussset für WC, ø 90 mm
Anschlussstutzen aus PE-HD, ø 90 mm

Übergangsmuffe aus PE-HD, ø 90 / 110 mm
UP-Dose für Bohrloch ø 68 mm, für Elektroanschluss
Anbindung für einseitigen Wandanschluss
Befestigungs- und Schutzmaterial

Zubehör

Geberit Schallschutzset für Wand-WC

156.050.00.1

Zubehör

Geberit Bohrschablone für Wand-WC und Geberit AquaClean

111.747.00.1

Zubehörübersichten

Dokumente

Dokumenttyp	Dokumente	Sprache
Instandhaltungsanleitung	Sigma 12 cm Unterputzspülkasten	-
Leistungserklärung	DoP14 Spülkästen	DE und 30 weitere
Montageanleitung	Anschlussset für Wand-WC	-
Montageanleitung	Duofix WC ECK Sigma 12cm H112 S90/110 EL	-

Sigma 12 cm Unterputzspülkasten

DoP14 Spülkästen

DE und 30 weitere

Anschlussset für Wand-WC

Duofix WC ECK Sigma 12cm H112 S90/110 EL

Filme

Installation - Geberit Duofix Half room height

Installation - Geberit Duofix Full room height

Installation - Geberit Duofix Metal frame

Service - Geberit Sigma 12cm with type 383 filling valve and type 212 flushing valve

Weitere Produkte

Geberit Duofix

Geberit Duofix Element für Wand-WC, 82 cm, mit Omega UP-Spülkasten 12 cm

111.003.00.2

Ersetzt Art.-Nr. 111.003.00.1

Geberit Duofix

Geberit Duofix Element für Wand-WC, 98 cm, mit Omega UP-Spülkasten 12 cm

111.030.00.2

Ersetzt Art.-Nr. 111.030.00.1

Geberit Duofix

Geberit Duofix Element für Wand-WC, 112 cm, mit Omega UP-Spülkasten 12 cm

111.060.00.2

Ersetzt Art.-Nr. 111.060.00.1

Geberit Duofix

Geberit Duofix Element für Wand-WC, 112 cm, mit Sigma UP-Spülkasten 12 cm, barrierefrei

111.350.00.6

Ersetzt Art.-Nr. 111.350.00.5

Geberit Duofix

Geberit Duofix Element für Wand-WC, 112 cm, mit Sigma UP-Spülkasten 12 cm

111.300.00.6

Ersetzt Art.-Nr. 111.300.00.5

Geberit Duofix

Geberit Duofix Element für Wand-WC, 112 cm, mit Sigma UP-Spülkasten 12 cm und Power & Connect Box

111.900.00.6

Ersetzt Art.-Nr. 111.900.00.5

Geberit Duofix

Geberit Duofix Element für Wand-WC, 112 cm, mit Sigma UP-Spülkasten 12 cm, barrierefrei, für Stütz- und Haltegriffe

111.375.00.6

Ersetzt Art.-Nr. 111.375.00.5

Geberit Duofix

Geberit Duofix Element für Wand-WC, 112 cm, mit Sigma UP-Spülkasten 12 cm, barrierefrei, WC höhenverstellbar

111.396.00.6

Ersetzt Art.-Nr. 111.396.00.5

Geberit Duofix

Geberit Duofix Element für Wand-WC, 112 cm, mit Sigma UP-Spülkasten 12 cm, barrierefrei, WC höhenverstellbar, für Stütz- und Haltegriffe

111.904.00.6

Ersetzt Art.-Nr. 111.904.00.5

Bambini

Geberit Duofix

Geberit Duofix Element für Bambini Kinder-Wand-WC, 97 cm, mit Sigma Unterputzspülkasten 12 cm

111.923.00.6

Ersetzt Art.-Nr. 111.923.00.5

Bambini

Geberit Duofix

Geberit Duofix Element für Bambini Kinder- und Kleinkinder-Stand-WC, 97 cm, mit Sigma UP-Spülkasten 12 cm

111.922.00.6

Ersetzt Art.-Nr. 111.922.00.5

Geberit Duofix

Geberit Duofix Element für Wand-WC, 120 cm, mit Sigma UP-Spülkasten 12 cm, mit HS30 Hygienespülung

2 Artikel

Geberit Duofix

Geberit Duofix Element für Wand-WC, 120 cm, mit Sigma UP-Spülkasten 12 cm, mit HS50 Hygienespülung

2 Artikel

Geberit Duofix

Geberit DuofixBasic Element für Wand-WC, 112 cm, mit Delta UP-Spülkasten 12 cm

458.103.00.2

Ersetzt Art.-Nr. 458.103.00.1

Geberit Duofix

Geberit Duofix Element für Wand-WC, 112 cm, mit Sigma UP-Spülkasten 12 cm, für Geruchsabsaugung mit Abluft

111.364.00.6

Ersetzt Art.-Nr. 111.364.00.5

Ersatzteile

Geberit Duofix Elemente für Wand-WC, mit Sigma UP-Spülkasten 12 cm, Ecklösung (UP320)

2008 -

#	Art.-Nr.	Bezeichnung	Bemerkungen
1	241.869.00.2	Montagezubehör f. Duofix Element f. WWC, UP-SPK 12cm	Ab Baureihe 2025
2		Zur Ersatzteilseite: Sigma UP-Spülkästen 12 cm (UP320)
4	362.771.00.1	Lippendichtung d45, zu Spülrohr

Zur Detailseite

15 Artikel
